Introducción:
Debido al diferente número de rodillos, la fabricación de bobinas de metal laminado en frío se divide en 2 Hi, 4 Hi, 6 Hi, y12 Hi AGC. La Laminadora de Cuatro Rodillos para la Alta Laminación en Frío, es una bobina de metal frío de laminación que se fabrica con materia prima de buena calidad. Posee cuatro rodillos, dos grandes y dos pequeños. Los dos rollos cilindros pequeños de trabajo entran en contacto con la bobina de metal, y los dos rollos grandes cilindros son de apoyo, que entran en contacto con la parte de atrás de los rodillos de trabajo pequeños. Al mismo tiempo, se está actualizando con los últimos equipos tecnológicos en la producción de este molino de laminación en frío.

Características:
1. La Laminadora de Cuatro Rodillos para la Alta Laminación en Frío es de tipo portátil.
2. El suporte y los dos marcos están hechos de placas de acero fabricado.
3. El número de cuatro rodillos de esta laminadora en frío están hechos de material helado.
4. Está equipado con equipo pesado engranaje de reducción
5. El sistema de fijación de tornillos es manual.
6. Adoptamos una serie de encendido por compresión de volantes de fundición

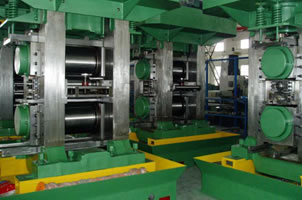

Laminadora de Cuatro Rodillos para la Alta Laminación en Frío

Laminadora de Cuatro Rodillos para la Alta Laminación en Frío

Debido a la diferencia en muchos aspectos, tales como bobinas de entrada, las bobinas de salida, la fuerza máxima turbulentas y un máximo de fuerza de laminación, etc, la laminadora se divide en 8 tipos:
La especificación detallada es de la siguiente manera:
1. Φ175/Φ450 × 450 4 Rodillos Reversibles para Alta Laminación en Frío
Entrada y salida:
Bobinas de entrada: 3 mm de espesor máximo de la bobina, ancho máximo 370 mm
Bobinas de salida: min. Espesor de 0,3 mm, ancho máximo 370 mm

Características de la alimentación:
(1) Diámetro interior: 508 mm
(2) Diámetro exterior: 1500mm
(3) Max. Peso de bobina: 10T
Max. Fuerza de laminación: 3000KN
Max.Velocidad de laminación: 120m/min
La tensión de retroceso: max 40 kN
Motor principal: 320KW DC, V = 680/1600r/min
Material de los rodillos: 9Cr2Mo
Fuerza hacia abajo del motor: YZ2-11KW
Tamaño de la sección de columna: 250 x 310 mm
Diseño de flujo:
Vehículo de la bobina, izquierdo enrollado/desenrollado-----4-rodillos en frío---- derecho enrollado / desenrollado-----

2. Φ225×850/Φ700×820 4 Rodillos Reversibles para Alta Laminación en Frío
Material de la bobina: acero carbono Q195, Q235, 08AL, SPHC, SPHD, etc
Bobina de la entrada: 2.0 ~ 4.0 x 600 ~ 750 mm
Bobina acabada: 0.3 ~ 1.0 x 600 ~ 750 mm
Max fuerza laminación: 6500KN
Max velocidad de laminación: ≤ 480 m / min
Instalación de energía de la laminadora: 3300KW

Diseño de flujo:
Bobina de carga ---- Desenrollado (CPC) --- ---- sujetador de alimentación ---- enrollado (izquierda) ---- 4-hi reversible de laminación en frío----- enrollado (derecha )---- bobina de descarga.

Control Eléctrico:
DC motor eléctrico del sistema de control: Siemens
PLC de control

Ventajas:
1. El segundo tipo de laminadora en frío controla la velocidad de laminación y balanceo de su tensión.
2. El balanceo estable está garantizado.
3. Esta gran maquinaria le garantiza la seguridad.

Sistema hidráulico AGC
Funciones: AGC (control hidráulico de la prensa-para la costura), AFC (control constante de la fuerza de laminación), pre-control de medidor de espesor, monitoreo, etc

Precisión:
Laminación estable: 0,3 ± 4.5μm, 0.5-0.8mm ± 7μm
Aceleración y reducción de la velocidad de laminación: 2% h ≤ ± 10μm



3. Φ180/Φ650×850 4 Rodillos Reversibles de Acero Inoxidable para Alta Laminación en Frío
Material: acero inoxidable 201, 304, 430
Espesor de entrada: 3,0 mm, ancho de entrada: 750 mm
Espesor terminado: 0,3 mm, ancho terminado: 750 mm
Velocidad de laminación: V ≤ 120m/min, la presión de rodadura: P ≤ 8000KN
Motor eléctrico de la prensa hacia abajo: YZ modelo, 30KW x 2
Dos stands: estilo cerrado, tamaño de sección 410 × 500 mm
Espesor terminado: 0,3 mm de ancho, ancho terminado: 750 mm
Velocidad de laminación: V ≤ 120m/min, la presión de rodadura: P ≤ 8000KN

Balance hidráulico de rodillos superiores y de rodillos inferiores
Rodillos de trabajo: diámetro de rodillos de trabajo x ancho superficie de trabajo Φ180 × 850mm (850mm x Φ165), y los rodamientos
Rodillos de apoyo: ancho de diámetro x superficie de trabajo Φ650 × 820 mm, teniendo FCDP80112410
El estilo de conducción: rodillos de accionamiento de apoyo.
Motor principal: Z560-3A, N = 630kW, n = 424/1200rpm, I = 1559A (Fabricado por Hengli en Hangzhou)

Enrollado:
Estructura del bloque de retroceso: pirámide rectangular hidráulica Φ500 × 850mm
Z4-355-32, N = 355KW, n = 600/1600rpm, I = 877A

4. Φ60/Φ200 x 250 4 Rodillos no Ferrosos Reversibles de Alta Laminación en Frío
Material de la bobina: metales no ferrosos
De espesor y el ancho de entrada: máximo de 2 mm, 180 mm
Espesor de salida: min. 0.015-0.3mm

Motor de presión hacia abajo de: 2.2KW x 2
Barra de tornillo: S70 × 4, la velocidad de presión hacia abajo: V = 0,05 mm / s
Motor principal: 15KW
Reductor de velocidad: JZQ650, ratio = 23,34, el molde = 6
Tambor de retroceso: Φ300 × 350
Retroceso del motor: 8KW



5. Φ480/Φ1150×1380 4 Rodillos Reversibles de Acero Inoxidable para Alta Laminación en Frío
Material: acero inoxidable 201, 304, 430
Espesor de entrada: ≤ 3,0 mm, ancho de entrada: 1000 mm
Espesor neto: 0.20-0.30mm, ancho acabado: 1000mm
Velocidad de laminación: V ≤ 100m/min, la presión de rodadura: P ≤ 800T
Diámetro de la bobina interna: min. 508 mm, peso de la bobina: max. 10T

Tamaño de la sección de laminación de columna 420 × 520 mm, el material ZG35
Rodillos de trabajo: diámetro de rodillos de trabajo x ancho superficie de trabajo Φ480 × 1380 ㎜, , Material 9Cr2Mo, rodamientos de agujas FCD
Rodillos de apoyo: Diámetro x ancho superficie de trabajo Φ1150 × 1380 ㎜, Material: Φ1150 × 1380 ㎜, FC cojinetes
Estilo de lubricación: lubricación por niebla
Rodillos de cambio de estilo: de accionamiento hidráulico para cambiar rodillos
Rodillos de apoyo: ancho de diámetro x superficie de trabajo Φ650 × 820 mm, teniendo FCDP80112410
El estilo de conducción: rodillos de accionamiento de apoyo.
Motor principal: Z560-3A, N = 630kW, n = 424/1200rpm, I = 1559A (Fabricado por Hengli en Hangzhou)

Enrollado:
Estructura del bloque de retroceso: pirámide rectangular hidráulica Φ500 × 850mm
Z4-355-32, N = 355KW, n = 600/1600rpm, I = 877A

El balance del apoyo de los rodillos es hidráulicamente controlado
Motor principal: Z4 motor, potencia 1.200 kW
Reductor de velocidad principal: ZLY630

6. Φ140/Φ190/Φ450 × 450 Soporte de cuatro Apoyos de Cuatro Rodillos Tandem para la Alta Laminación en Frío.
Material: acero carbono normal, de acero especial de alta resistencia
Entrada: ≤ 3 × 360 ㎜, salida: ≥ 0,3 × 360 ㎜
La fuerza de rodadura: 3000KN
La velocidad de producción de laminación: 210m/min
4-en tándem:
# 1, # 2 stand: Φ190 × 450 ㎜, conduce a través de rodillos de trabajo,
3 #, 4 # stand: Φ140 × 450 ㎜, conduce a través de rodillos de respaldo
Rodillos de respaldo: Φ450 × 450
Motor principal: P = 355KW 600/1600r/min

Enrollado:
Tambor de retroceso: Φ480-Φ500 ㎜ × 450 mm
El poder de retroceso: 110KW
Fuerza de retroceso: ≤ 1500 ㎏

Eurotherm 590 de control de velocidad + PLC

7. Φ225/Φ650 × 750 Soporte de Cinco Apoyos de Cuatro Rodillos de Laminación en Frío
Flujo de diseño: Desenrollado --- bobina de carga de vehículo ---- 2-rodillos alimentadores y 5 rodillos alisadores ---- corte y soldadura TIG ---- ---- espiral acumulador central alienador ---- plataforma de procesamiento ---- ---- enrollado de bobinas descarga coche
Otros equipos: sistema de control eléctrico, sistema de lubricación, sistema hidráulico

Material: acero al carbono
Entrada: 3,0 mm x 650 mm
De salida: 0,4 mm x 650 mm
La producción de laminación de velocidad: 240m/min
Fuerza de laminado: 6000KN
Rodillos de trabajo: Φ225 x 750
Copia de seguridad de rodillos: Φ650 x 680
Z4 serie de motores para trenes de laminación y enrollado
Columna de tamaño de la sección de cada stand: 420 x 520 mm
Conduzca a través de rodillos de trabajo.

7. Φ140/Φ190/Φ450 × 450 Soporte de cinco Apoyos de Cuatro Rodillos Tandem para la Alta Laminación en Frío.
Flujo de diseño: Desenrollado --- bobina de vehículo de carga ---- 2-rodillo alimentadores y 5 rodillos alisadores ---- corte y soldadura TIG ---- ---- espiral acumulador central alienador ---- plataforma de procesamiento ---- Soporte de cinco apoyos de cuatro rodillos tandem para la alta laminación en frío.---- ---- enrollado de bobinas de vehículo de descarga
Otros equipos: sistema de control eléctrico, sistema de lubricación, sistema hidráulico

Material: acero al carbono
Entrada: 3,0 mm x 650 mm
Salida: 0,4 mm x 650 mm
Velocidad de producción de laminación: 240m/min
Fuerza de laminado: 6000KN
Rodillos de trabajo: Φ225 x 750
Respaldo de rodillos: Φ650 x 680
Z4 serie de motores para laminadoras y enrolladoras
Columna de tamaño de la sección de cada stand: 420 x 520 mm
Conducción a través de rodillos de trabajo.

8. Φ380/Φ880 × 1600 cuatro Rodillos de Aluminio Irreversibles para la Alta Laminación en Frío
Material: aluminio, aleación de aluminio
Resistencia a la tracción: ≤ 340
Espesor de la entrada y anchura: máx 9 mm, 800 ~ 1350 mm
Características de la bobina de entrada:
(1) 508 mm de diámetro interior
(2) Diámetro exterior: 1600 mm max
(3) Max 5T
Bobinas terminadas:
(1) Ancho: 800 ~ 1300 mm
(2) Grosor: 0.2-0.5mm
Fuerza Max laminación: 12000KN
Velocidad de laminación: normalmente 110m/min, max 240m/min
Rodillos de trabajo: Φ380 × 1600
Respaldo de rodillos: Φ880 × 1550

Motores: Molino principal: 750 kW x 2, Desenrollado: 225KW × 2, enrollado: 225KW × 2

Parámetros técnicos

Tipo Φ70/Φ210×250 Φ135/Φ350×350 Φ140/Φ450×450 Φ175/Φ500×550
Rodillos de trabajo (mm) Φ70 Φ135 Φ140 Φ175
Longitud de rodillos (mm) 250 250-350 450 500
Fuerza de laminación (Tons) 80 120 280 280
Grosor de entrada (mm) 1.5 ≤2.7 ≤3 ≤4
Grosor terminado (mm) 0.08 ≥0.15 ≥0.3 0.3
Ancho (mm) 30-200 ≤250 360 400
Velocidad laminación (m/min) 180 180 180 210
Motor principal (KW) 22 55 75 90
Motor de presión hacia abajo(KW) 2.2 4 6 7.5
Velocidad hacia abajo (mm/s) 0.06 0.08 0.08 0.08
Velocidad de reducción JZQ650 JZQ850 ZLY450 JZQ1000
Peso (Tons) 8.5 19 22 24
Tipo Φ190/Φ535×600 Φ180/Φ650×850 Φ205×900/Φ650×850 Φ480/Φ1150×1380
Rodillos de trabajo (mm) Φ190 Φ180 Φ205 Φ480
Longitud de rodillos (mm) 600 850 850 1380
Grosor de entrada (mm) 3 3 3 3
Grosor terminado (mm ) 0.5 0.4 0.25 0.3
Ancho (mm) 500 750 800 1000
Fuerza de laminación (Tons) 4000KN 5000KN 5500KN 800T
Velocidad laminación (m/min) 150 150 210 120
Motor principal (KW) 450 630 630 1200
Motor de presión hacia abajo 30 44 44 60

Wuxi Set Jinye Hydraulic Pneumatic Complete Set of Equipment Co. Ltd. es un fabricante y proveedor profesional de la Laminadora de Cuatro Rodillos para la Alta Laminación en frío en China. También tenemos otros productos: como la cortadora de metal en línea longitudinal, incluyendo la línea de corte longitudinal de bobinas de acero, la Líneas de Corte Transversal y Longitudinal medio gruesa, la niveladora de línea de chapa gruesa en línea longitudinal; la máquina perfiladora como a máquina perfiladora (de correas) perfiles C, Z, U, L, barandilla, cubierta, máquina formadora de quillas, etc...; la máquina para fabricar tubos soldados como Φ25 línea de producción de tubos soldados de alta frecuencia, la HG32 HF máquina para fabricar tubos soldados, etc. Con buena calidad y precio asequible, nuestros productos han sido exportados a muchos países, como Alemania, Holanda, India, Indonesia, Nueva Zelanda, Siria, Emiratos Árabes Unidos, Rusia, Kuwait, Sudáfrica y Bangladesh.
