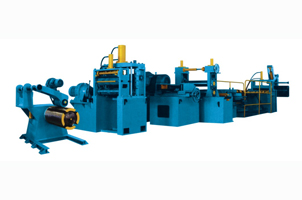

Líneas de Corte Transversal y Longitudinal fina

Introducción:
Esta Líneas de Corte Transversal y Longitudinal fina, también llamada bobina de metal, es una especie de línea de producción para romper las bobinas principales en pequeños rollos de una anchura determinada. La línea de corte longitudinal se compone de vehículo de la bobina de carga, solo mandril desenrollado de la bobina de fin de la alimentación y la pala, la alimentación de dos rodillos pellizco de tres rodillos de nivelación-, extremo cortante, la alineación de la tira, corte del disco, disco de cizalla, agujero de acumulador, antes de la separación, de tensión, con ruedas, bobina por coche, de control hidráulico y eléctrico.
Debido al espesor de la hoja de corte, la línea de corte de bobina se puede dividir en la Líneas de Corte Transversal y Longitudinal fina, la Líneas de Corte Transversal y Longitudinal medio gruesa. Entre ellas, la Líneas de Corte Transversal y Longitudinal fina: espesor de la banda: (0,2 ~ 1) mm, (0.3-3) mm mm (0,3-1), ancho de banda: 600 mm. 1.000 mm o 1.600 mm.

Ventajas:
1. La línea de corte longitudinal es controlada por el sistema de controles eléctricos, la clave para aumentar el rendimiento, mientras que el tradicional se ajusta por los operadores.
2. Configuración en línea, pulsador de bloqueo de herramientas cortadoras, potenciado por rollos de tensión de indexación, de cambio rápido de las barras de herramientas y las transmisiones automáticas están en todos los motores de corriente continua.
3. Todo tipo de metales no ferrosos se pueden cortar por las herramientas de corte de diferentes materiales.

La línea de hoja fina de corte se puede dividir en tres tipos, debido a la diferente velocidad de corte, máx. peso de la bobina, espesor de la banda y máxima anchura de las tiras.

La especificación es detallada de la siguiente manera:

1. YJ-(0,2 ~ 1) × 600 mm línea de corte longitudinal

Material de bobinas de acero al carbono, acero de color, de acero galvanizado y etc
Espesor de la banda: (0,2 ~ 1) mm
Ancho de banda: 600 mm
Diámetro interior de las bobinas: Φ508mm
Max. Diámetro exterior de las bobinas: Φ1500mm
Max. Peso de la bobina: 8000kg
Mandril de desenrollado: Ф508
Rodillos de nivelación: Φ160
Material de los rodillos de nivelación: 40Cr
Material de corte del disco: 6CrW2Si
Eje de retroceso: Φ508 × 750mm
Corte de velocidad: (de 0 a 30) m / min, regulable

2. YJ-(0,3-1) × 1000mm línea de corte longitudinal

Material de bobinas de acero al carbono, acero inoxidable, chapa galvanizada, chapa de acero de color
Espesor de la banda: (0.3-1) mm
Max. Ancho de la banda: 1000 mm
Diámetro interior de las bobinas: ≥ Φ450mm
Diámetro exterior de las bobinas: Φ2000mm
Max. Peso de la bobina: 15000kg
Mandril de desenrollado: Ф508
Rodillos de nivelación: Φ160
Material de los rodillos de nivelación: 40Cr
Material de corte del disco: 6CrW2Si,
Eje de retroceso: Φ450
Corte de velocidad: (0-80) m / min, regulable

3. YJ-(0,3 ~ 3) × 1600mm línea de corte longitudinal

Material de las bobinas: Acero inoxidable
Espesor de la banda: (0.3-3) mm
Max. Ancho de la banda: 1600 mm
Diámetro interior de las bobinas: ≥ Φ500mm
Diámetro exterior de las bobinas: Φ2000mm
Max. Peso de la bobina: 20000kg
Mandril de desenrollado: Ф508
Rodillos de nivelación: Φ160
Material de los rodillos de nivelación: 40Cr
Material de corte del disco: SKD-11
Eje de retroceso: Φ450
Corte de velocidad: (0 ~ 120) m / min, regulable

Parámetros técnicos de la línea de corte longitudinal

Espesor de la franja Anchura de las tiras Max ancho bobina Velocidad cizalla Area
0.2-1mm 600-1600mm 30T 150m/min 21x11
0.3-3mm 600-1600mm 30T 120m/min 21x11
0.5-4mm 600-1600mm 30T 120m/min 21x11

Wuxi Set Jinye Hydraulic Pneumatic Complete Set of Equipment Co. Ltd. es un fabricante y proveedor profesional de la línea de corte de chapa en China. También tenemos otros productos: Cortadora de metal en línea longitudinal, incluyendo Línea de corte longitudinal de bobinas de acero, Líneas de Corte Transversal y Longitudinal medio gruesa, Niveladora de línea de chapa gruesa en línea longitudinal; Máquina perfiladora como Máquina perfiladora (de correas) perfiles C, Z, U, L, Barandilla, cubierta, máquina formadora de quillas, etc...; Máquina para fabricar tubos soldados como Φ25 Línea de producción de tubos soldados de alta frecuencia, HG32 HF Máquina para fabricar tubos soldados, etc. Con buena calidad y precio asequible, nuestros productos han sido exportados a muchos países, como Alemania, Holanda, India, Indonesia, Nueva Zelanda, Siria, Emiratos Árabes Unidos, Rusia, Kuwait, Sudáfrica y Bangladesh.
