Introducción:
Debido al diferente número de rodillos, la fabricación de bobinas de metal laminado en frío se divide en Hi, 4 Hi, 6 Hi, y 12 Hi AGC.

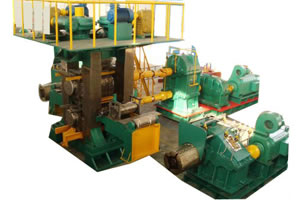

La Laminadora de Seis Rodillos para la Alta Laminación en Frío es más adecuada para el acero al carbono, acero inoxidable y bobinas de acero laminado especial, incluso también para el acero de gran anchura y de un espesor neto pequeño está disponible.
Características:
1. La buena planeidad de flejes de acero se controla mediante un dispositivo hidráulico de rodillos de flexión y de control medio del rodillo de transferencia del dispositivo.
2. Debido a los rodillos de trabajo más pequeños y planos, el material de rodillos se pueden guardar, por lo que el consumo de rodillos puede ser también reducido.
3. El espesor puede ser reducido por cada pasada.
Flujo de trabajo:
El desbobinador con el vehículo de bobina de carga → bobinas y alisamiento enrollado izquierdo con el vehículo de bobina de descarga → plataforma de trabajo antes de laminación → 6-hi de laminación en frío → Plataforma de trabajo después de la laminación → enrollado derecha con el vehículo de bobina de descarga
Debido a la anchura de entrada de diferentes espesores de entrada, y el espesor terminado, la laminadora se puede dividir en dos tipos.
La especificación es detallada de la siguiente manera:
1. Φ120/Φ250/Φ580 × 850 de Seis Rodillos Reversibles para Laminación en Frío
las condiciones de laminación
Material: acero inoxidable 201, 304, 430
Espesor de entrada: 2,5 mm
Ancho de entrada: 750 mm
Espesor final: min. 0,1 mm
Ancho de acabado: 750mm
Velocidad de laminación: V ≤ 100m/min
Presión de laminación: P ≤ 6000KN
Peso de la bobina: max. 8T bobina ID y un máximo de OD: Φ500 / Φ1600mm
La fuerza de bobinado: T ≤ 120 kN
Principales parámetros
Motor eléctrico de la prensa hacia abajo: YZ modelo, 15KW x 2
Dos stands: tamaño de la sección de cada columna de 340 × 400 mm de material, ZG35
Rodillos de trabajo: el trabajo de rodillos de diámetro x Φ120X850mm ancho de trabajo de la superficie, 9Cr2Mo material, con un dispositivo de rodillos de flexión.
Rodillos medios: Φ250X850mm, 9Cr2Mo material.
Rodillos de apoyo: Diámetro x Φ580X850mm ancho de trabajo de la superficie, con rodamiento FC rodante.
Principal motor: 550 kW DC
Retroceso del motor: 225KW
Control eléctrico
Eurotherm 590 ajuste de la velocidad con PLC
2. Φ385×1450/Φ450×1400/Φ1250×1350mm Seis rodillos de Acero Inoxidable Reversible para alta Laminación en Frío
Esta laminadora es de seis rodillos. Motores con rodillos medios, prensa hidráulica hacia abajo AGC
Entrada de material:
Material: Q235 banda de acero
Espesor: 3 mm
Anchura: 1.250 mm (MAX)
Identificación de la bobina: 508 mm
Bobina de OD: 1900mm (MAX)
Peso de la bobina: 25T (MAX)
Salida de producto:
Espesor: 0.5mm-0.6mm
Anchura: 1.250 mm (MAX)
Parámetros:
Tolerancia de espesor: ± 0,02 mm
La velocidad de carrera: 4 m / s
Potencia total de la instalación: sobre 2200KW
Ocupación: sobre 15mX60m
Características:
1. Este laminador es controlado por PLC.
2. Tiene pantalla táctil en la consola de control principal, que está equipado con el establecimiento de un mal funcionamiento de la alarma.
3. Este equipo adopta toda la alimentación digital de DC.
4. Los rodillos de trabajo tienen el control de rodillos de flexión
5. Estos rodillos medios, y los rodillos de respaldo son de cambio rápido.
6. La laminación reversible en esta laminadora en frío tiene la característica de alta precisión.
Especificaciones:
| Tipo | Φ150/Φ175/Φ460×450 | Φ150/Φ175/Φ500×500 | Φ165/Φ200/Φ630×650 | Φ165/Φ250/Φ680×800 | ||||
| Grosor de entrada (mm) | 1.0-2.5 | 1.0-2.5 | 1.0-3.5 | 1.0-3.5 | ||||
| Grosor terminado(mm) | 0.15-1.2 | 0.15-1.5 | 0.18-2.0 | 0.2-2.0 | ||||
| Ancho bobina(mm) | 250-350 | 300-400 | 400-500 | 550-700 | ||||
| Estilo de conducción | rodillo | rodillo | rodillo | rodillo | ||||
| Fuerza laminadora (KN) | 2800 | 3500 | 5000 | 5500 | ||||
| Estilo de presión hacia abajo | motor | hidraúlico | motor | hidraúlico | motor | hidraúlico | motor | hidraúlico |
| Velocidad de laminación (m/s) | 3.5 | 4-6.5 | 3.5 | 4-8 | 3.5 | 4-5 | 3.5 | 4-5 |
| Material de laminación | Acero carbonado normal | Acero carbonado normal | Acero inoxidable o acero carbonado | Acero inoxidable | ||||
| Type | Φ170/Φ300/Φ800×900 | Φ300/Φ370/Φ950×1050 | Φ330/Φ370/Φ1050×1250 | Φ400/Φ450/Φ1250×1450 | |
| Grosor de entrada(mm) | 2.0-4.0 | 2.0-4.0 | 2.0-4.0 | 2.0-4.0 | |
| Grosor terminado(mm) | 0.2-2.0 | 0.2-2.0 | 0.2-2.0 | 0.2-2.0 | |
| Ancho bobina(mm) | 700-900 | 650-950 | 700-1100 | 900-1250 | |
| Estilo conducción | rodillo | rodillo | rodillo | rodillo | |
| Fuerza de laminación(KN) | 6500 | 10000 | 12000 | 15000 | |
| Estilo de presión hacia abajo | motor | hidraúlico | hidraúlico | hidraúlico | hidraúlico |
| Velocidad de laminación(m/s) | 3.5 | 4-5 | 10 | 8-12 | 8-16 |
| Material de laminación | Acero inoxidable o acero carbonado | Acero carbonado normal | Acero carbonado normal | Acero carbonado normal | |
Wuxi Set Jinye Hydraulic Pneumatic Complete Set of Equipment Co. Ltd. es un fabricante y proveedor profesional de la laminadora de seis rodillos para la alta Laminación en frío en China. También tenemos otros productos: Cortadora de metal en línea longitudinal, incluyendo Línea de corte longitudinal de bobinas de acero, Líneas de Corte Transversal y Longitudinal medio gruesa, Niveladora de línea de chapa gruesa en línea longitudinal; Máquina perfiladora como Máquina perfiladora (de correas) perfiles C, Z, U, L, Barandilla, cubierta, máquina formadora de quillas, etc...; Máquina para fabricar tubos soldados como Φ25 Línea de producción de tubos soldados de alta frecuencia, HG32 HF Máquina para fabricar tubos soldados, etc. Con buena calidad y precio asequible, nuestros productos han sido exportados a muchos países, como Alemania, Holanda, India, Indonesia, Nueva Zelanda, Siria, Emiratos Árabes Unidos, Rusia, Kuwait, Sudáfrica y Bangladesh.
