1. Máquina Perfiladora (de correas) Perfiles C, Z
Ventajas:
Este tipo de máquina perfiladora de perfiles C / Z se utiliza para formar los componentes, tales como correas, con forma de C y / o en forma de Z-s en secciones transversales de las capas de material plano. Este tipo de máquina tiene las siguientes ventajas de la siguiente manera:
1. El equipo perfilador de C, Z, U, L aumenta la firmeza de la máquina mediante la adopción de la nueva estación.
2. Es la maquinaria de obras más estable, lo que garantiza la transmisión de la caja de cambios.
3. El corte de después se utiliza para asegurar la calidad sin problemas de la posición de corte.
4. Este perfil L de equipos de perfilado utiliza una máquina de alta velocidad de perforación.
5. El servo que se alimenta de esta maquinaria se puede conseguir de una elevada velocidad.
6. Toda la línea de producción automática es controlada por el PLC panel de control.

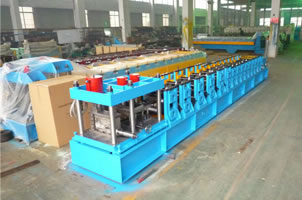

Máquina Perfiladora (de correas) de Perfiles C, Z, U, L

Máquina Perfiladora (de correas) de Perfiles C, Z, U, L

Especificaciones técnicas principales:
Grosor: 1.5-3.0mm
Velocidad: 15m/min (no incluye el corte y punzonado)
Estación de rollo: 18 estaciones
Principal de energía: 15 KW
Energía hidráulica: 5.5KW
Sistema de control: PLC de Panasonic
Unidad: por cadena (uno por caja de cambios)
Automatismo: semi-automático / automático

2. Máquina Perfiladora de Perfiles C / Z Intercambiables.
Introducción:
Los dos perfiles C, Z pueden ser producidos por esta máquina a través de la parte de cambio del rodillo de arriba y abajo de la posición para alcanzar C, Z de conversión correa. Acabado el proceso de conversión sólo tiene media hora para alcanzar el objetivo de ahorrar tiempo. La distancia horizontal de rodillos puede también ajustarse automáticamente para lograr las correas C o Z de la anchura de alta precisión. Además, también se puede ahorrar tiempo para aumentar la producción.

Especificaciones técnicas principales:
Grosor: 1.5-3.0mm
Velocidad: 15m/min
Estación de rollo: 18 estaciones (7 estaciones para enderezar)
Principal de energía: 19kW
Energía hidráulica: 5.5KW
Sistema de control: PLC de Panasonic
Unidad: por cadena
Automatismo: Semi-automática / automática

3. Máquina Perfiladora de Perfiles U
Proceso Técnico:
Desenrollar → Alimentación → Nivelación → Perforación → Perfilado  → Perforación de corte.

Recogida de productos

Descripción  especificaciones ofrecidas
Máquina perfiladora Perfiles U
Velocidad de perfilación 12-15m/min (no incluye el tiempo de corte)
Espesor de la laminación 3.15-4.75mm
Sistema de control PLC (Panasonic) como listado en la nota
Estaciones de rodillos 13 estaciones
Nivelación de la estación 1 estation (7 rodillos)
Revisión de la Estación 1 estatión (3 rodillos)
Perforación de la estación 2 estaciones
Rodillo de material 45 # forja de acero, recubierto con cromo
Material del eje y la DIA ¢ 95mm, el material es 45 # forjado en acero
Potencia Principal del motor 30Kw
Potencia eléctrica hidráulica 11kw
Presión hidraúlica 12Mpa
Material de corte Cr12Mov temple 58-62 ℃
Material de las estaciones conversión de tipo de hierro
Tolerancia 3m+-1.5mm
Fuente eléctrica

380V, 50HZ,3 fases de acuerdo con los requerimientos de los clientes

Forma de conducción 1.5 pulgadas de cadena simple
De-bobinadora 5 Ton Manual de- bobinadora
Color de la máquina Amarillo y azul
Tamaño de la máquina L*W*H 7m*0.8m*1.2m
Capacidad del contenedor 1 x40 pies
Método de pago 30%T/T 70% pago antes de embarque

Descripción:
La máquina perfiladora de perfiles L puede conseguir una elevada velocidad mediante el uso de máquina de alta velocidad de perforación y la alimentación de los servos. La línea completa es automática y está controlada por PLC panel de control. 30x30, 35x35, 40x40 tres tamaños pueden ser producidas por esta máquina, sólo necesita cambiar el molde de perforación.

Composición:
El equipo está formado por algunos motores auxiliares de la siguiente manera:
3T manual de de-bobinadora: 1 unidad
Enderezado y sistema de guía: 1 unidad
La alimentación del servo: 1 unidad
Punzonadora: 1 unidad
Molde de perforación: 3 unidades
Tolerancia de longitud: 3 m + / - 1,5 mm
Panel de control: 1 unidad
Estación hidráulica: 1 unidad
Herramientas de repuesto: una caja
Rodillo que forma la máquina principal: 1 unidad

Detalles:
(1) Ancho de la bobina: dependerá del perfil
(2) Velocidad de trabajo: 0-15m/min (no contiene el corte)
(3) Estación de rollo: 9 estaciones
(4) Estación de enmienda para que el producto final de recta: 3 estaciones
(5) Material de los rodillos: GCr15 acero forjado, pulido y recubierto con cromo HRC58-62
(6) Material del eje principal: 45 # acero forjado
(7) Alimentación principal: 7,5 kW
(8) La formación de espesor: 0.8mm ~ 1.2mm de acero galvanizado o metal, 235Mpa
(9) Transmisión: Cadenas por 1.2 pulgadas
(10) Tamaño de la máquina: 6000x800x1200 (mm) L x W x H
(11) Color de la máquina: azul y amarillo
(12) diámetro del rodillo: Ф65mm
(13) Corte:
Máquina hidráulica de adopción después del corte
Corte después de la formación: Cortar la hoja después de la embutición a la longitud requerida
Material de la cuchilla: CR12, con tratamiento térmico
Medida de longitud: longitud de medición automática
